Ein S 300 W Regiment besteht aus 3 Bataillonen .



Jedes Bataillon hat im Regelfall :



4 Batterien mit jeweils 4 Startgeräten Gladiator und 2 Startgeräten Giant.

Dazu hat jede Batterie über 2 Nachladefahrzeuge 9A85 Gladiator und ein Nachladefahrzeug 9A84 Giant .

Je nach Ausrüstung kann das Battailon 96 Fla Raketen 9M82 Giant und 9M83 Gladiator vor Ort mitführen.

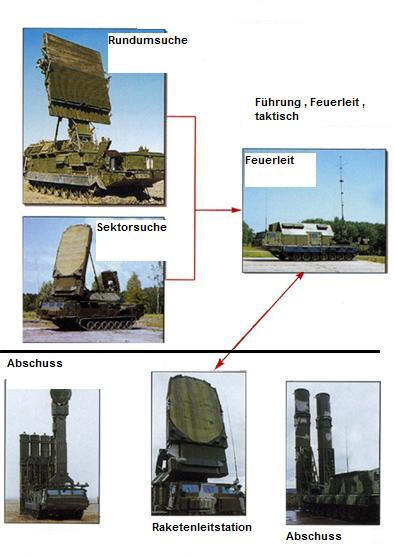

Zum Bestand einer Feuereinheit S 300 W gehört die Führungskompanie :



9S457        Command  Post                                  taktische Führung

9S15          Obsor 3      " Beobachtung "              Luftraumaufklärung und Rundumsuche

9S19          Radar für TBM Abwehr   im Sektor    Sector  High Screen ABM  RADAR

9S32          Feuerleit Radar                                  Zielbeurteilung , Auswahl und Beleuchtung. Steuerung der Antenne auf Startgerät



Weiterhin : Nachschub und Versorgungskompanie mit diversen Versorgungsfahrzeugen. Alle Trägerfahrzeuge des Bataillons haben 700 PS Dieselmotoren auf Panzerfahrgestellbasis ( Panzer T 80 ) , sowie ABC Schutz und Klimaanlagen.

9S457        Command  Post

9S457 taktische Führung. Feuerkampf , Zielbeurteilung , Auswahl und Einleitung der Bekämpfung. Steuerung der Feuerleitantenne sowie Sektorantenne. Abfrage Freund Feind Kennung und Start von Fla Raketen. Kommunikation und Datenverbund mit dem Regiment.

Personalbestand : 7 . Kommandeur und taktisch Schiessender sowie Operateure , Funkorter und Erfasser. Im Gegensatz zur Luftverteidigung des Landes ( S 300 PMU , Patriot MEADS etc ) tragen die Soldaten Panzerkombi und Lederhelm der Panzertruppe.

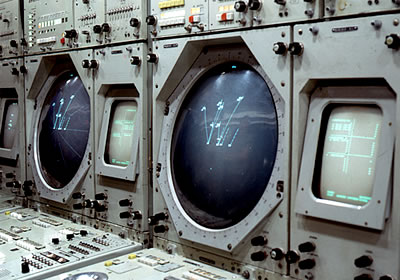

                                    Platzhalter Bild Innenaufnahme

Hier wird die Luftlage beurteilt , alle RADAR Daten laufen hier auf. Die Zielauswahl und Bewertung erfolgt Rechnergestützt. Der Computer führt automatisch max. 200 Radarziele Ziele und beurteilt von den 70 wichtigsten die Flugdaten und Daten zur Bekämpfung .  Die Gefechtsarbeit erfolgt automatisch oder halbautomatisch mit Bestätigung durch die Bediener. Bei automatischem Modus  werden die 12 als nächst zu bekämpfenden Ziele an die Antennen der Startgeräte durchgereicht. 12 Ziele können gleichzeitig mit 24 Fla Raketen bekämpft werden . Informationen über zeitliche Einschränkungen ( TVM Endanflugphase ) liegen nicht vor.   Pro Startgerät ist Feuerfolge von 1,5 sec. technisch möglich.

Der Datenverbund von Feuerleit- Zentrale zu den Startgeräten , Feuerleitradar, Radar Sektor suche und zum übergeordneten taktischen Führer  erfolgt über  digitalem Datenfunk / Richtfunk oder Kabel .

Nach oben werden Daten in das System  " Polyana"  9S52   eingespeist. Hier wird Datenaustausch mit anderen Feuereinheiten und der taktischen Führung des Regiments ausgetauscht. Technisch ist diese Schnittstelle zum Luftabwehrkomplex BUK SA11 GADFLY kompatibel .

9S15    Obsor  3                 ( russ. für Beobachten , Autor )

Luftraumaufklärung und Rundumsuche  .   NATO :     BILL BOARD  ,   russ. : 9S15M   9S15MV   Modifikationen

Drehendes Radar mit  Planarantenne : phasengesteuerte und elektronische Strahlenschwenkung .

Die Antenne wird hydraulisch aufgerichtet  und elektrisch im Seitenwinkel um 360 ° dedreht.

Besatzung : 4

Wellenlänge  : GHz ,  cm - Bereich.      3200 verschiedene Frequenzen sind technisch möglich. Wellenlänge , Form und Frequenz werden automatisch ausgewählt. Die Strahlbreite ist 1,5 °

Radarbereich vertikal : 0 bis 55 ° nach oben

Horizontal : 360 ° Drehung mit unterschiedlichen Geschwindigkeiten .

Begleitfehler , tracking : 30 min ( ¹/₂ ° ) in den Winkeln, Entfernungs -Auflösefehler : max. 250 m ( mit diesem Radar wird nicht geschossen , nur gesucht ) Die Erfassungswahrscheinlichkeit auf ein Ziel Typ Jagdflugzeug wird bei einer Entfernung von 240 Km mit 0,5 ( 50 % pro Antennenumdrehung angegeben.

Computer : max.  200 Ziele gleichzeitig . Automatische IFF Freund Feind Kennungsabfrage . Zieldaten werden automatisch an  9S457 taktischen Feuerleitstand gereicht .



        Quelle Westnik PWO , Военный Парад   wojenie parad



Betriebsarten , Regime der Zielsuche  :

                  2 Hauptbetriebsarten : Luftziele und TBM ( ähnlich LANCE )



•        Arbeitsregime 1

12 sec. Umdrehungszeit .Höhenwinkel : 40 °.  Mittlere Leistung . Ziele in großen Entfernungen bis  330 Km Entfernung . Ziele mit 1-3 m² Reflexionsfläche werden pro  Antennenumdrehung  mit der   Erfassungswahrscheinlichkeit von 0,5  bei  240 Km erfasst.   Ziele werden bis zur  max. Höhe von 50 Km Höhe getrackt.



•   Arbeitsregime 2

6 sec. Umdrehungszeit , große Sendeleistung. Höhenwinkel 20 °. Ziele bis 150 Km Entfernung. In sich kann der Suchbereich der Antenne ( 120 ° ) durch elektronische Strahlschwenkung "quasi langsamer "im Seitenwinkel drehen und Ziele gesondert betrachten. Das wird für den verantwortlichen Sektor für die Raketenabwehr in diesem Spezial Regime so durchgeführt. In diesem Sektor wird der zu beobachtende Sektor auf 55 ° im Höhenwinkel elektronisch vergrößert. Für den restlichen Bereich wird mit 6 sec. / 360 ° im Seitenwinkel mechanisch gedreht. Im Regine Raketenabwehr werden Ziele vom Typ Jagdflugzeug bis 115 Km und Raketen vom Typ LANCE mindestens bei 95 Km aufgefasst.



Die Radaranlage verfügt neben den Möglichkeiten des Frequenzwechsels auch technische Möglichkeiten jamming und clutter zu unterdrücken. ( siehe auch  passive Störungen , chaff , Düppel ) 4. verschiedene Programme ( Software ) unterdrücken diese natürlichen oder taktischen Störungen. Unter anderem werden die Sende / Suchsektoren auf  bis zu 30 ° verringert und damit das energetische Potential der Antenne erhöht.                    siehe auch :    Probleme RADAR in geringen Höhen

Die Dynamik des Empfängers beträgt 50 db bei sehr hohen Realisierungsgeschwindigkeiten.  Siehe auch dB_m und Empfindlichkeit







6 sec. Umdrehungszeit , große Sendeleistung. Ziele im Nahbereich , mittlere Entfernungen.

Modus : ballistische Rakete.  Suchsektor horizontal : 120 ° , ohne Drehung. Scan, Suche im gesamten Sektor aller 4 sec.



                               Quelle Westnik PWO , Военный Парад   wojenie parad

                                                Start am S 300 W. Werbefilm im russ. TV

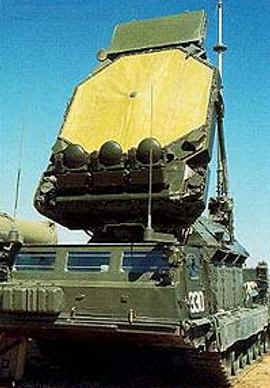

9S32 Grill Pan  Feuerleitradar

The Soviets were terrified of TAC's EF-111A force and equipped the S-300V system with a facility for passive targeting of support jammers. The 9S15, 9S19 and 9S32 have receiver channels for sidelobe jamming cancellation and these are used to produce very accurate bearings to the airborne jammer, this bearing information is then used to develop angular tracks. The angular tracks are then processed by the 9S457 command post to estimate range, and the 9S32 then develops an estimated track for the target jammer. A Giant missile is then launched and steered by command link until it acquires the target.


Neben Raumverteidigung ( oberstes Prinzip der russ. LV ist Raumvertedigung. Alles Ziele, die die Startzone erreichen und im Treffpunkt innerhalb der Vernichtungszone liegen werden bekämpft )  war nun Punkt / Objektverteidgung möglich.

Das System ist mobil und kann seine Vernichtungszone über das Schutzobjekt legen. Damit ewar auch das frühere Prinzip des Warschauer Paktes / Russland  hinnfällig : Schachbrettmusster mkit Überlappung und tiefer Staffelung. Mit max. Abnutzung soillte die gegnerische fliegende feindliche Luftwaffe aufgerieben werden. Nun wird das Objekt vor Ort geschützt.

Die  Vernichtungszone    für Gladiator mit dem  Flugkörper 9M83 kann von 25 m über Boden bis   25 Km in der Höhe betragen. In der Entfernung beträgt die VZ ca. 80 Km . Dabei liegt die Zone der Feueröffnung / Startentfernung deutlich darüber . Theorie zu Startzone und Vernichtungszone hier . Kurzfassung : es wird weit außerhalb der Vernichtungszone das Feuer eröffnet um an der fernen Grenze der Vernichtungszone zu treffen. Die nahe Grenze der Vernichtungszone (  Der Totbereich nach dem Start bis zum ersten Lenken und Abarbeiten der Lenkfehler beträgt ca. 1,5 Km ,  nahe Grenze der Vernichtungszone )

Die Vernichtungszone für GIANT beträgt : 1,5 bis 100 Km in der Entfernung ( 400 Km sind möglich ), im Höhenbereich 25 bis 160 Km.

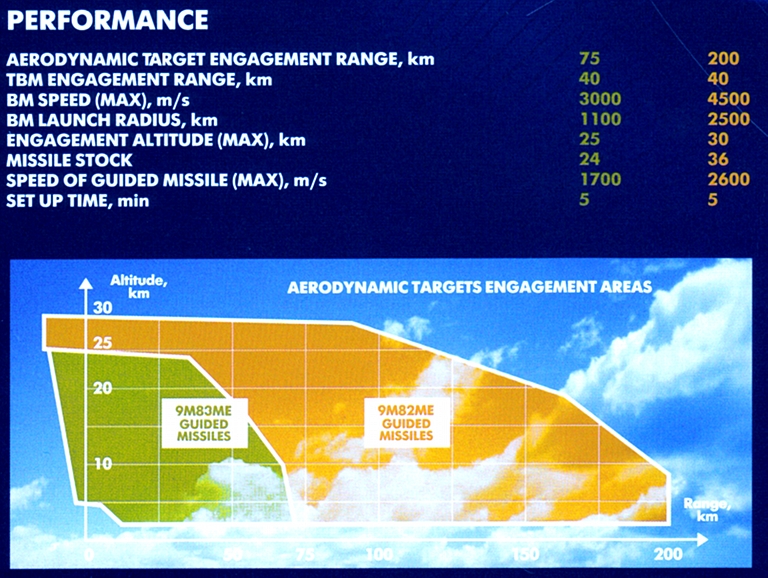

                                    Vernichtungszone S 300 WM   gegen Luftziele



           Einordnung gegen ähnliche Luftabwehrsysteme







Feuerfolge :

Salvo a 1,5 sec Abstand bis zu 24 Ziele gleichzeitig. 2 Flugkörper auf ein Ziel sind möglich. 96 bis max. 192 Flugkörper können in Startgeräten und Nachladefahrzeugen vor Ort Feuerbereit gehalten werden .

Die Vorbereitungszeit für das Stargerät zum Vorbereiten des Flugkörpers beträgt 15 sec. Das Stargerät selbst benötigt aus der Fahrlage 40 sec. Vorbereitung zum Start von Fla Raketen.

Das Herstellen der Marschlage beträgt 5 Minuten .



Die Vernichtungswahrscheinlichkeit   ( siehe hier )   beträgt

         Gladiator :

         0,5 bis 0,65           bei Schiessen gegen TBM

          0,7 bis 0,9            gegen Luftziele



        Giant :

0,4 bis 0,6              gegen TBM großer Reichweite

0,5 bis 0,7              gegen  AGM 69         ab 3000 m/sec





Vergrößerung der Reichweite :

2 Stufen , passiver Flug mit Zündung der 2. Stufe verzögert.

Reichweite von ca. 400 Km.

*
Die Reichweite der Flugkörper / Vernichtungszone wird durch passiven Flug beträchtlich erweitert/vergrößert. ( 400 Km ).

Die Startzone  ist nicht mit der Vernichtungszone identisch .        Grundlagen Fla    Raketen

Die 2 Marschstufe zündet erst nach längerem passiven Flugabschnitt. Sondermodus für erheblich vergrößerte Reichweite .



 © Skarus 01/2008   aus dem russ. übersetzt

    Dipl. Ing. ( FH ) Peter Skarus









Sektor Radar 9S19

Zusätzliches Radar mit Beobachtungssektor von 45° in der horizontalen
und 75° Sektor der vertikalen Ebene für  zusätzliche Zielsuche,(hoch und schnell fliegende Ziele, ballistische Raketen TBM )
Die gefährlichsten Ziele ( 16 ) werden werden getrackt und  an das Feuerleitradar übergeben.

Die anderen Ziele werden vom Feuerleitstand bearbeitet und ebenfalls an das Feuerleitradar übergeben.

Rund - Such - Radar 9S 15

330 Km Reichweite. Dreht sich. Elektronische Strahlschwenkung durch phasengesteuertes Radar. Wichtige Ziele werden durch
Verlangsamung der Drehgeschwindigkeit mit dem elektronisch gesteuertem beam genauer betrachtet.
200 Ziele werden gleichzeitig bearbeitet.



Feuerleitradar 9S32

Phasengesteuerte Antenne
trackt 12 Ziele und lenkt 6 Flugkörper. 150 Km Reichweite ( 2qm )
Schenkbereich mechanisch : 340° ,  wird auf Hauptbedrohungsrichtung gedreht.
elektronische Schwenkung +/- 60°
Zielsuche : Puls
Begleitung : Dauerstrich

Feuerleitstand  9S457

200 Ziele werden geführt, 70 getrackt und 24 für die  Vernichtung bearbeitet.



Hinweis.

Das System arbeitet mit  3200 Sendefrequenzen.
