Chaff wir zur Maskierung von Flugzeugen und Flugkörpern eingesetzt. Hinter dem Chaff können die Absichten und Angriffsformation nur unter technischem Aufwand beobachtet werden.

Durch den erzwungenen Einsatz von Störschutz nimmt die Vernichtungswahrscheinlichkeit der Fla Systeme ( Raketenabwehr ) ab. Zielkordiantenbestimmung wird ungenau, die Vernichtungswahrscheinlichkeit nimmt ab. Die " Nichtsichtbarkeit " der Ziele im Chaff stellte in den Anfangsjahren die Hürde für RADAR dar und der Einsatz von Chaff zielte auf diesen Zweck.

Siehe auch :   Wie wird die Koordinatenbestimmung unter Chaff ( Düppel ) und Jamming  beeinflusst ?

Heute wird durch Chaff die Kill-Effizienz gedrückt. Funkzünder von Fla Raketen können durch Chaff vorzeitig detonieren. In der Vergangenheit wurde mit dem Einsatz von Chaff auch eigene Absicht verborgen , heute zielt Chaff mehr auf den Eigenschutz der angreifenden Flugzeuge ( oder Raketen gegen die Raketenabwehr )

Chaffeinsatz wirkt wie jamming psychologisch negativ auf die Kampfbesatzungen der Fla Systeme und sollte auch deswegen eingesetzt werden.

Chaff wurde von deutschen Radartechnikern im 2. Weltkrieg erfunden. ( Düppel , bei Berlin ) Die Bedeutung zur Niederhaltung von RADAR wurde sofort erkannt  und diese Erfindung sofort verborgen um dem Feind ( England ) keinen Hinweis zu geben. Beim der Bombardierung von Hamburg 1944 kam Chaff durch die Britten zum Einsatz.

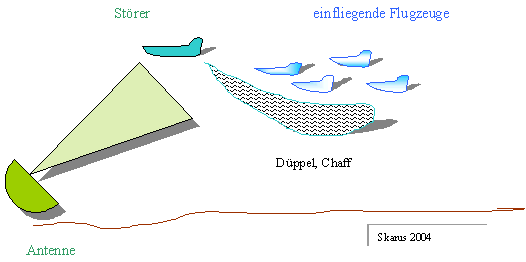

Düppel , Chaff oder Windows werden passive
Störungen bezeichnet , die von Raketen,
Flugzeugen etc abgestoßen /abgeworfen werden,
um sich gegen Radarstrahlung zu tarnen.
Die Tarnung erfolgt nach dem Prinzip ,das
das Flugzeug hinter der Reflexion an der
Wolke nicht mehr sichtbar ist.

Genutzt werden : Plastikstreifen, Folie (aufge-
dampftes Metall, Folie, Metallpulver und
Aerosole.
Chaff (Düppel ) wird auch zum Eigenschutz
von Flugzeugen bei anfliegenden Fla Raketen
genutzt. Funkzünder (aktive) fassen die
Reflexionen an der Wolke auf und können
detonieren - das Flugzeug bleibt unbehelligt.
In Verbindung mit aktiven elektronischen
Störungen (jamming) sind passive Störungen
(Düppel) sehr effektiv um Radarstationen
der Luftverteidigung zu stören , zu
unterdrücken und den Anflug von feindlichen
Flugzeugen zu verbergen.

Das Feuerleitradar der Luftverteidigung wird durch
Chaff beeinflusst , gestört bzw. unterdrückt.

Chaff ist ein Mittel der elektronischen Kriegsführung
und der Taktik.

Neben Verringerung der Empfängerempfindlichkeit
und Reichweitenverringerung kommt es
zu Drehungen der Polarisationsebene der
empfangenen  Wellen. Verringerung der
effektiven Reflexionsfläche für Objekte in der
Düppelwolke sind die Folge.
Das Spektrum der empfangenen Frequenzen/Wellen
nimmt zu.

Chaff wurde während amerikanischer
Luftangriffe auf Nordvietnam ( linebaker II )
gegen die Luftverteidigung massiv eingesetzt. 1972

© 2004 Skarus





Flugzeuge sind hinter dem Chaff wegen dessen Reflexionen nicht sichtbar. ( wenn die Düppeldichte und Pakete -Anzahl pro Flugmeter richtig gewählt werden ) Die Ziele können vor , hinter oder innerhalb der Wolke fliegen. Bei optimalem Einsatz des Chaff   ( je Impuls des RADAR ein Packet), wird  das
Ziele optimal maskiert.

Verschiedene Länder nutzen verschiedene Taktiken :

Von Russland ist der Einsatz in de vorderen Halbsphäre bekannt . Chaff wird über Rakete in den Bereich vor der anfliegenden Formation gebracht.

Bekannt ist der Einsatz von Metallpulver ( wirkt gegen alle Frequenzen und Aerosolen )

Neben der Maskierung und Beeinflussung von Funkzündern anfliegender Fla Raketen ( vorzeitige Detonation )  beeinflusst Chaff die Bestimmung der Koordinaten  des Luftzieles durch die Raketenleitstation / RADAR  negativ  und Erhöht die Ablage im Treffpunkt im Ziel.

Chaff bewirkt bei Anstrahlung Fluktuationen und Verzerrungen der Zielsignale . ( Ziel innerhalb der Chaff Wolke , oder hinter der Chaffwolke ). Die Zielbegleitung / Tracking wird unruhiger , die Ablage der Fla Rakete im Treffpunkt wird größer.

Chaff kann in Antennen mit digitaler ( Prozessor ) Zielzeichenbearbeitung überlasten. Bei genügend hoher Auflösung werden einzelne Düppel als einzelnes potentielles Zielzeichen wahrgenommen und bewertet. Auch mit intelligenten Algorithmen muss dem Prozessor erst einmal beigebracht werden ,  Chaff , Bodenclutter und Ziel voneinander zu unterschieden . Wirkungsvoll ist das beleuchten ( jamming ) von ausgeworfenem Chaff . Chaff / Düppel lassen sich auch durch gemahlenes Metallpulver oder Aerosole darstellen .







In optischen Systemen der Zielbegleitung
(tracking über Radar . TV Kamera zur Kontrolle)
sind Pendelbewegungen um das Ziel zu
beobachten. Die Vernichtungswahrscheinlichkeit
wird abnehmen.





Düppel müssen für jede Frequenz
optimiert werden. Länge ca. 0,5
Wellenlänge. In Abhängigkeit der
Quermaße und Dicke liegt der Wert
bei 0,47.

sO : effektive Reflexionsfläche des Düppel
in Abhängigkeit der Wellenlänge


Die Reflexionsfläche nimmt mit zunehmender
Sendefrequenz ab. Mit anderen Worten, für
ein Radar im dm Bereich benötigt man
weniger Düppel (aber mit größeren Ausmaßen)
während für die Störung im cm Bereich die
Anzahl der Düppel stark ansteigt.

Düppel können vor oder hinter dem Flugzeug
ausgebracht werden. (Russland gebraucht den
Begriff , der "vordere Sphäre")

Die Wirkung ist wegen parasitärer Frequenzen,
und Verbreiterung des Spektrums ähnlich
aktiver Störungen gegen das Radar.

Durch die Reflexionen durch Chaff können
Scheinziele erzeugt werden.
Die Reflexionsflächen können die von realen
Flugobjekten übersteigen .

Die Tatsache des Täuschen selbst
kann nicht verborgen werden.
Chaff ist als Aufhellung ähnlich
Regenwolken mit räumlichen Ausmaßen
immer erkennbar.

© 2004  Skarus



Die Sinkgeschwindigkeit von Düppel bewegt sich
bei  60 - 80 m / min.
      Quelle: Grundlagen der Funkortung, aus dem russ.
Verweildauer in der Luft im Minutenbereich ist
anzunehmen. Mit Bewegung in Windrichtung
kommt es zur Auflösung der Wolke.
Die Bewegung mit dem Wind und geringerer
Geschwindigkeit als das fliegende Objekt wird
zur Unterscheidung von Düppel und Flugziel
genutzt.

Die Änderung in der Phase bei Reflexion
am Flugzeug bzw. am Düppel sind unterschiedlich.

Digitale Systeme mit automatischer
Signalauswertung können durch Chaff belastet
und überlastet werden.

Die Polarisation der Reflexionen ändert
sich , es kommt zu zusätzlichen
Fluktuationen der effektiven Reflexionsfläche.



 Grundsätzlicher Zusammenhang

Für Systeme mit sehr hoher Winkel- und
Entfernungsauflösung und elektronischer
Strahlschwenkung sind die Dipole als einzelne
Ziele erkennbar. Jedes einzelne muss
klassifiziert und ständig beobachtet werden.

Bei genügender Auslastung lassen sich
Einschränkungen für Suchsektoren oder
einzelne Radarfunktionen erwarten.

Mit unterschiedlichen Pulsformen ,
Verweildauer des Strahls auf dem Ziel ,
Polarisationsänderungen (zirkular) und
Geschwindigkeitsfiltern lassen
sich solche passiven Störungen kompensieren.

(MTI moving target indicator, SBZ Selektion
beweglicher Ziele)   Siehe auch Würzburg Gerät

Die Reflexionsfläche eines einzelnen Dipol
beträgt:

    s0 = 0,86  l2

Für Dipole als Wolke mit zufälliger
Verteilung und veränderlicher Polarisation
und Bewegung gilt:

   s0 = 0,17 l2

In der russ. sprachigen bzw. engl. spr. Literatur variieren diese Werte
geringfügig.

© 2004  Skarus





Effizienter werden Düppel mit zeitlichem Abwurf
bzw. Ausstoß. in jedes Impulsvolumen.
(Impulsdauer) um den Effekt der Verwehung
und Entfernung von der Wolke durch das fliegende
Objekt zu verstärken.
die Impulsdauer hat ein bestimmtes
Äquivalent an Laufzeit und räumlicher Tiefe.
Bei der Länge eines Sendepulses im ýsec Bereich
ZB 100m. In diesen Abständen müssen die
Düppel geworfen werden.

Wenn das Impulsvolumen 250 m beträgt, und ein
Düppelpäckchen mit der effektiven  Reflexionsfläche
des Flugzeuges geworfen wird , müssen  bei einer
Flugstrecke von 100 Km insgesamt 400 Päckchen
ausgestoßen werden.
Die Ausstoßgeschwindigkeit ist von der
Impulsfolgeperiode und Impulsdauer der
Radarstation abhängig.

Rechenaufgaben für Düppel,Chaff

© 2004  Skarus

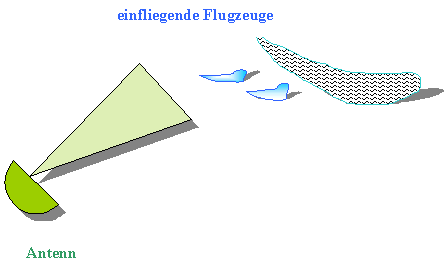

Flugziele sind auch vor der Wolke für das Radar nicht von den Reflexionen an der Chaffwolke zu unterscheiden  . Bild : Autor









Querverweis :

Wie wird die Koordinatenbestimmung unter Chaff ( Düppel ) und Jamming  beeinflusst ?



siehe auch    RADAR -  Chaff    mit Rechenbeispielen und Theorie
