         Technik.

          Rechner 40Y6

Parallelrechner mit 3 Rechnern mit 36 Bit (32 Daten + 4 Prüfbits)

5 Nebenrechner mit 24Bit Busbreite.
Von den 3 Hauptrechnern waren ständig mindestens 2 erforderlich



Stand und Technologie aus den 50/60er Jahre

Die Hauptspeicher wiegen  240kg.( ! )
Wenige 100kByte realisiert mit Ferrit-Ringkernspeichern.
Technik der 50/60er Jahre .



Mit  Schaltern wurden wie bei einem frühen Computer-Kit Befehle und Operanden zu Fuß eingegeben.

Die Befehle und Miniprogramme musste der Techniker  auswendig lernen. Natürlich musste er auch wissen, mit welchen Programmen welche Bestandteile der Rechner geprüft werden konnten.

Kommunikation mit dem Rechner : Übersetzter mit Lochstreifen und Papierdrucker. ( 25 Kg )

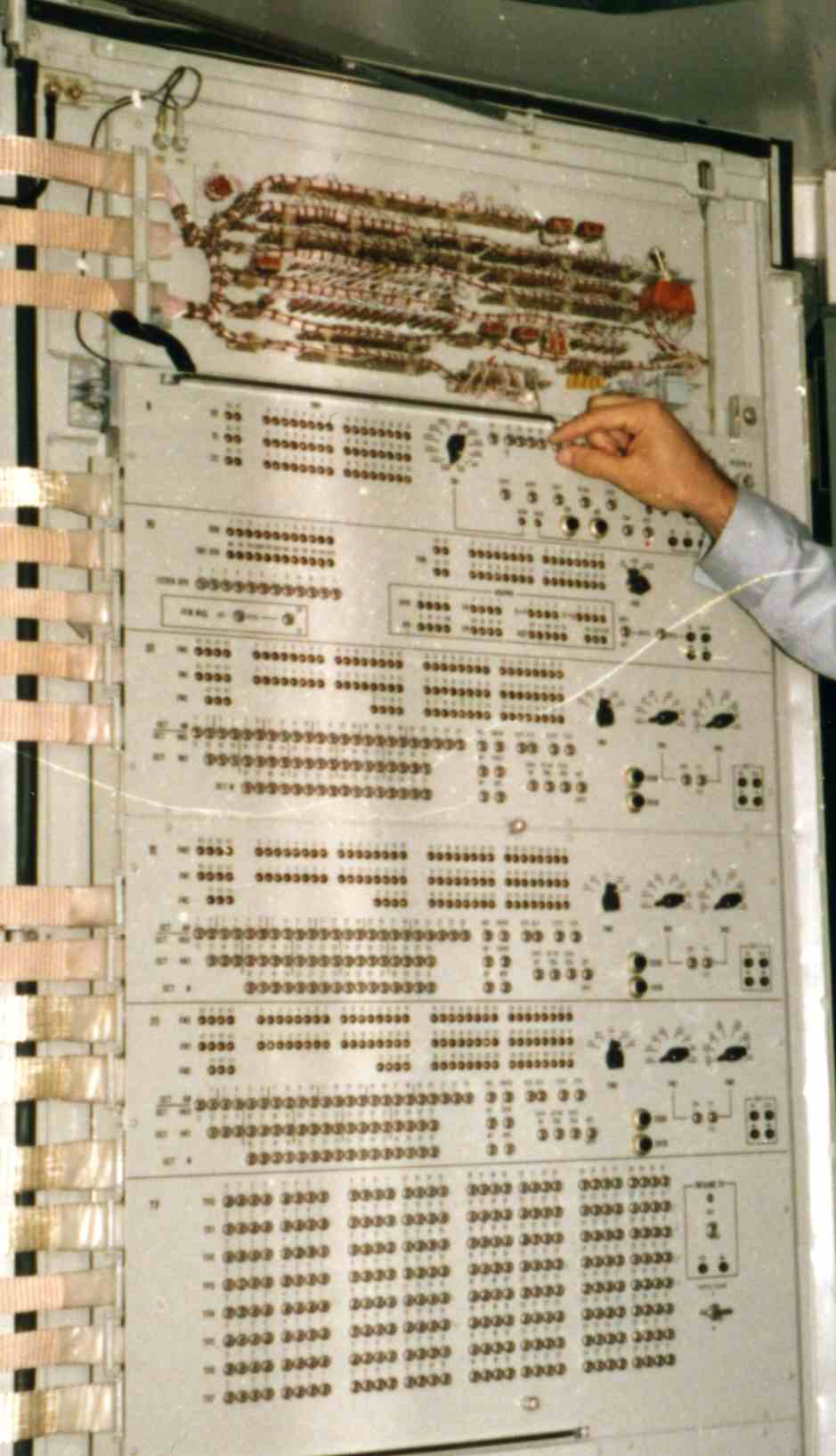

Das wichtigste Testgerät, mit dem der Techniker  mit dem Rechner kommunizierte, war die Tür des Rechners.
Sie enthielt außen einige Schalter und Statusanzeigen. Innen hingegen gab  es reihenweise Miniatur-Kippschalter und für die Anzeige der Registerinhalte je eine LED pro Bit.




Das Panel an der Innenseite  dient nur für Prüf- und Wartungsarbeiten.
Das Panel an der Außenseite dient zur Darstellung des Zustandes der Rechner während der der normalen Ausbildung bzw. Gefechtsarbeit. Es erlaubt das Einschalten und der Zu-/ Umschaltung des 3.ten in Reserve befindliche Rechners zum ersten. Es werden  immer zwei aktive Rechnereinheiten benötigt.



 Modernisierung



         Quelle http://talks.guns.ru/

          Hauptrechner









Empfangsantenne Antenne FL-24 an der Rampe  5N63S, Sende-/Empfangsantenne der Telecodeinrichtung für den Datenaustausch mit den Hauptstartrampen.

Telecodeeinrichtung, codierte Signale werden an die Startrampe über Funk gesendet







         Modernisierungen



   Der alte  Rechners 40Y6 wurde durch  den Rechner "Elbrus-90 micro" ersetzt .











        " Moderne Produktionsanlagen"   für das russ. Fla System S 300 / SA 10
